过滤洗涤干燥三合一设备安全技术分析与工程对策——基于精细化工与制药生产场景的实践探讨

过滤洗涤干燥三合一设备的工艺集成背景与应用价值

      在精细化工、医药原料药、食品添加剂等流程工业领域，过滤、洗涤、干燥是固液分离与物料精制环节的三类核心单元操作，直接决定产品的纯度、收率与生产效率。传统生产工艺通常采用过滤机、洗涤罐、干燥机等分立设备串联布局，各工序间通过人工或机械输送完成物料转运。

      这种模式在长期生产实践中暴露出诸多局限性：

      (1) 设备数量多、占地面积大，配套的公用工程管线与控制系统投资较高，车间布局难度大；

      (2) 物料在多设备间转运过程中易出现洒落、管壁粘附损失，对于高附加值原料药或特种精细化学品而言，会直接拉低产品收率、推高生产成本；

      (3) 分立设备内部易存在结构死角，物料残留难以彻底清洁，尤其在医药行业，设备残留的清洁验证是GMP管理的核心环节之一，频繁的深度清洁会大幅降低生产节拍、增加运行成本与验证工作量；

      (4) 开放式或半开放式的物料转运过程，使得有毒有害、易燃易爆物料直接暴露于作业环境，提升了职业健康风险与燃爆事故概率。

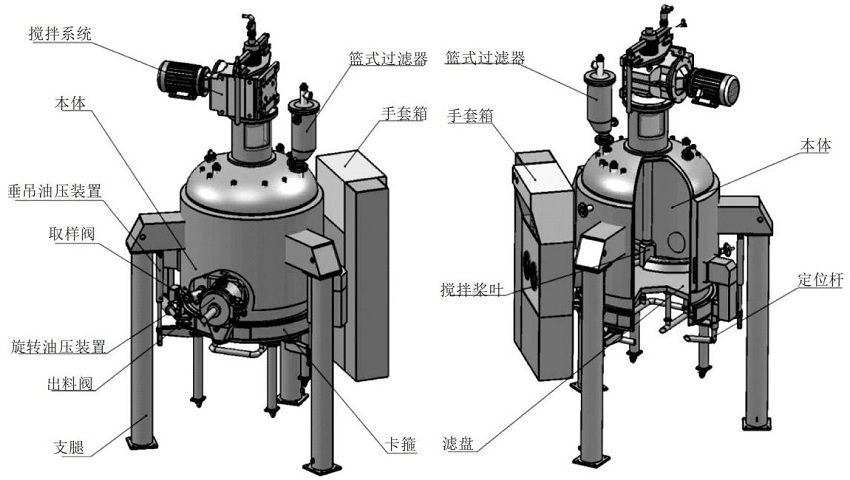

      过滤洗涤干燥三合一设备（又称多功能过滤干燥一体机）将过滤、洗涤、干燥三道工序集成于同一台全密闭容器内，通过一体化的结构设计与程序控制，实现物料在同一腔体内完成全部精制过程，无需中间转运。

      这种工艺集成模式：

      (1) 从硬件层面减少了设备数量与场地占用，简化了工艺流程与操作环节，降低了配套工程投入；

      (2) 全密闭的生产环境避免了物料与外界环境的接触，既减少了物料转运损耗，也降低了异物污染与微生物引入风险，对医药、食品等对洁净度要求较高的行业具有良好适配性；

      (3) 对于涉及危险化学品、易燃易爆或有毒有害物料的生产场景，密闭化的工艺过程大幅减少了物料泄漏与人员直接接触的概率，从本质上提升了生产过程的安全可控性。

      无锡市双瑞机械有限公司长期专注于过滤洗涤干燥成套装备的研发、设计与工程交付，在精细化工、医药、食品等多个行业积累了大量项目实践经验。

      在双瑞机械的工程视角中，三合一设备的价值不仅在于工艺效率的提升，更在于通过集成化、密闭化的设计思路，为客户构建更可控、更安全的生产单元，这也是此类设备在高危物料生产场景中得到广泛应用的核心原因。

过滤洗涤干燥三合一设备运行中的主要危险有害因素辨识

     (1) 投料偏差引发的热失控风险

      投料是生产过程的起始环节，也是安全风险的重要触发点。当进料速度过快、物料配比偏离工艺要求或投料顺序错误时，若物料间存在放热反应，短时间内大量反应热无法及时移出，会造成釜内热量积聚，引发物料局部温度急剧升高。

      对于热稳定性较差的物料，局部过热可能导致物料分解，产生大量有害气体或易燃气雾，使釜内压力快速上升，严重时可引发容器超压爆炸。

      此外，投料过程中固体物料的快速投入还可能造成粉尘飞扬，在密闭空间内形成爆炸性粉尘环境，进一步叠加安全风险。

     (2) 管道与密封失效导致的泄漏风险

       三合一设备的物料进出、公用工程介质输送均依赖管道与密封连接系统，泄漏风险贯穿于进料、反应、卸料全流程。

      在常压反应进料阶段，若放空阀门未按规程开启，泵送液体物料时会使釜内逐步形成正压，当压力超过管道法兰、密封连接处的耐受极限时，可能造成连接处崩裂、物料外泄。

      高温物料外泄会直接导致操作人员灼伤，有毒或易燃易爆物料泄漏则会引发中毒、燃爆等次生事故。在卸料环节，若物料未冷却至安全温度（通常要求50℃以下）即进行卸料操作，

       - 高温物料易发生变质，影响产品质量；

       - 高温物料在卸料口易发生溅落，造成操作人员烫伤，同时高温物料散发的挥发性组分也会提升作业环境的危险浓度。

     (3) 升温速率失控引发的冲料与超压风险

      干燥与反应过程中的加热控制是设备安全运行的核心环节。当加热介质流量过大、加热速率过快，而冷却系统换热能力不足、冷凝效果不佳时，釜内物料会快速升温并出现剧烈沸腾，形成大量汽液相混合体，导致釜内压力迅速升高。若压力超过泄放系统的泄放能力，物料会从放空管、汽相管、安全阀等部位高速冲出，即“冲料”现象。

      - 冲料不仅会造成物料损失、污染环境，高速喷出的物料还可能冲击设备与管线，引发机械损坏；

      - 若冲料过程伴随易燃易爆物料，还可能在泄放口处引发燃爆事故。

      - 若升温持续失控且泄压通道不畅，釜内压力超过容器设计压力时，可能引发釜体破裂，造成严重的生产安全事故。

     (4) 维修作业动火与机械火花引发的燃爆风险

      设备检修维护过程中的动火作业是另一类高风险场景。在生产运行过程中，若未采取有效隔离与置换措施即实施电焊、气割等动火维修作业，或者紧固螺栓、工具敲击过程中产生机械火花，一旦遇到设备或管道内泄漏的易燃易爆物料，以及环境中积聚的可燃气体、粉尘，极易引发火灾爆炸事故。部分企业对维修动火的风险认知不足，未严格执行动火审批与安全确认流程，在设备未彻底清洗、置换、通风的情况下开展作业，是此类事故多发的主要原因。此外，设备运行过程中转动部件的摩擦火花、静电放电火花，也可能成为易燃易爆物料的点火源，引发安全事故。

过滤洗涤干燥三合一设备的安全技术工程对策

     (1) 分段式加热控制策略

      针对加热过程中升温过快导致的物料分解、冲料风险，采用分段加热的控制方式是行之有效的技术手段。对于反应温度在100℃以下的物料体系，可采用蒸汽与热水分段加热的方案：

      - 在升温初期，使用蒸汽作为加热介质进行中速加热，将物料温度提升至约60℃，此阶段利用蒸汽的高换热效率提升升温效率，缩短生产周期；

      - 当物料温度接近60℃后，切换为100℃沸腾水循环加热，以较低的换热温差缓慢升温至设定的工艺温度，并维持恒温反应。

      这种分段加热模式能够避免局部过热导致的物料分解，减少物料剧烈汽化的概率，同时有利于物料均匀反应，提升产品收率，降低能源消耗。

      双瑞机械在设备设计过程中，会结合客户的物料特性与工艺参数，定制化配置加热介质切换系统与温度控制逻辑，通过自动化仪表实现加热过程的平稳控制，降低人为操作失误带来的安全风险。

     (2) 远程联锁冷却与紧急切断系统

      对于放热反应体系，反应初期需要加热引发，反应启动后会持续释放热量，若多余热量不能及时移出，会导致温度与压力快速攀升。常规的冷却方式包括夹套冷却、内置盘管冷却，冷却介质通常采用循环水或冷冻液，可满足正常生产过程的换热需求。但在温度、压力急剧上升的紧急场景下，操作人员可能因风险无法靠近操作岗位，无法及时切断加热源并开启冷却系统，进而导致事故扩大。

      针对这一问题，应在远离操作岗位的安全区域设置紧急冷却联锁系统，该系统与蒸汽分汽缸处的蒸汽阀门、搅拌电机电源、冷却介质阀门联锁。当触发紧急联锁时，系统会自动关闭蒸汽加热阀门、切断搅拌电机电源，同时同步开启冷却介质阀门，实现断热、断电、停搅拌、快速冷却的联动控制，将事故控制在初始阶段。双瑞机械在高危物料项目的设备配置中，通常会将紧急联锁系统纳入整体控制方案，通过硬联锁与软联锁结合的方式，提升应急响应的可靠性。

     (3) 分级泄爆与压力保护配置

      为防范温度失控、物料分解产气导致的超压风险，即使是常压设计的反应设备，也应根据物料反应特性配置相应的紧急卸压设施，构建分级压力保护体系。

      - 通常在釜顶设置安全阀作为一级压力保护，当釜内压力超过设定值时，安全阀自动开启泄放压力；

      - 对于反应剧烈、易快速产气的物料体系，还应加装爆破片作为二级保护，爆破片的泄放能力需满足蕞恶劣工况下的泄放需求。

       需要注意的是，爆破片的连接管出口必须延伸至室外安全区域或接入抽风管道入口，不得直接朝向人员通行道路或操作平台，防止泄放物料伤人。对于滴加反应的工艺场景，还需严格控制滴加速度，避免局部反应过快引发压力骤升。双瑞机械会根据客户提供的物料安全技术说明书（MSDS）与工艺风险评估结果，合理选配安全阀、爆破片的参数与安装方式，确保压力保护系统与工艺风险相匹配。

     (4) 密闭输送系统的静电防护设计

      物料输送过程中的静电积聚是引发燃爆事故的重要点火源之一，因此密闭输送系统的静电防护设计至关重要。

      - 应根据物料的理化特性选择合适的管道材质：输送一般物料可采用钢管，输送特定腐蚀性物料可采用塑料管，但严禁使用橡皮套连接塑料管来输送有机溶剂。

      - 管道连接的静电跨接需符合规范：采用钢管法兰连接时，若法兰连接螺栓数量在6只及以上，可依托螺栓实现电气导通，无需额外跨接；

      - 若螺栓数量为4只及以下（含5只），则必须进行静电跨接，跨接线应采用截面积不小于4平方毫米的铜芯电线，确保连接可靠。对于采用塑料管输送易产生静电物料的场景，需在管道内部设置细铜线，并与金属管口处的小钢钉焊接缠绕紧固，形成完整的静电回路，蕞终导入接地系统，及时导走物料流动产生的静电。

     双瑞机械在物料输送系统的设计中，严格遵循静电防护相关标准，结合物料特性优化管道材质与连接方式，从细节上降低静电引发的安全风险。

     (5) 作业环境的劳动保护与通风设计

      作业环境的安全防护是保障操作人员职业健康、防范环境燃爆风险的重要环节。

     在设备操作岗位应安装鼓风机或抽风装置:

      - 可以改善操作人员的作业环境，降低有毒有害气体的吸入风险；

      - 可以持续降低作业区域内可燃气体的浓度，避免其达到爆炸极限。

      对于封闭的操作室，可引入室外高空新鲜空气，使操作室内形成微正压，防止设备泄漏的有毒有害气体向操作区域扩散，保障作业人员安全。在厂区布局层面，散发有毒有害气体的设备应布置在当地常年主导风向的下风侧，便于泄漏气体的扩散与抽空，减少对厂区其他区域的污染与伤害。双瑞机械在项目交付过程中，会结合客户的厂区布局与车间环境，提供配套的通风与劳动保护方案建议，协助客户构建全方位的作业安全防护体系。

     (6) 维修动火的全流程安全管控

      维修动火作业的安全管理需坚持“设备管道内部无易燃物、周边无可燃物”的基本原则，从技术措施与管理措施两个层面落实管控。

      - 技术措施层面，动火作业前必须对相关设备与管道进行彻底的切断、隔离、置换、清洗与通风，确保内部不存在易燃易爆介质，同时清理作业周边的可燃物品，配备足够的消防器材。

      - 管理措施层面，需建立完善的动火审批流程，依次完成初审、复查、批准环节，作业过程中安排专人监护，作业结束后做好现场清理与验收确认，确保无遗留火种。企业需强化全员动火安全意识，正确认识动火作业的风险，严格遵守安全操作规程，杜绝违规作业。

      双瑞机械在为客户提供设备运维指导时，会明确告知维修动火的安全要求与操作规范，协助客户建立相关作业的安全管理流程。

     (7) 辅助安全设施与系统冗余设计

      除上述核心安全措施外，完善的辅助安全设施与系统冗余设计能够进一步提升设备运行的安全可靠性。

      - 电气安全方面，机械设备本体需进行有效接地，接地电阻应不大于10Ω，电动机外壳需接零线，防止漏电伤人；

      - 机械防护方面，减速机等传动部位应设置防护罩，操作台需稳固无孔洞，设备周边的防护栏杆高度应高于1.05米，且栏杆上下间距不大于0.35米，设备的离地高度应符合人体工程学要求，避免操作人员头部碰撞。

      - 操作安全方面，对于需要分批投料的工艺，宜在人孔盖上加装阀门与投料漏斗，实现密闭投料，减少物料挥发与粉尘外溢；冷凝器的放空管应接至室外或抽风管入口，避免不凝气在室内积聚。

     (8) 应急保障方面

      -有条件的生产场景应设置专用的紧急疏散通道与全过程监控报警系统，实时监测温度、压力、可燃气体浓度等关键参数，异常时及时发出预警；

      -停车过程中可采用氮气保护，防止空气进入设备引发氧化或燃爆风险；

      -对于停电、停水可能引发失控反应的工艺场景，应配置双电路、双水源系统，保障公用工程的连续供应。双瑞机械在设备设计中充分考虑各类辅助安全细节，结合客户的工艺风险等级提供差异化的配置方案，持续提升设备的本质安全水平。

典型突发事件的应急处置流程与操作要点

     (1) 温压失控场景的应急处置

      当生产过程中出现温度、压力快速上升且常规调节无法控制时，操作人员应按照既定流程快速处置：

      -迅速关闭所有物料进口阀门，停止进料，同时停止搅拌运行；

      -立即关闭蒸汽或热水加热阀门，切断加热源；

      -全开冷却水或冷冻水冷却阀门，强化换热降温；

      -迅速开启设备放空阀门，进行泄压。

      若设备未设置放空阀，且温度、压力仍持续失控，应迅速开启设备底部的放料阀门进行紧急弃料，通过排出物料降低釜内负荷。若上述措施均无效，且弃料无法在短时间内完成，现场人员应立即撤离至安全区域，并及时上报，防止事故扩大造成人员伤亡。

     (2) 有毒有害物料大量泄漏的应急处置

      发生有毒有害物料大量泄漏时，立即通知周围人员向泄漏点的上风向方向撤离，避免吸入有毒气体。现场处置人员需佩戴正压式呼吸器，在做好个人防护的前提下尝试关闭泄漏点的上下游阀门，切断物料来源。

      若阀门损坏无法关闭，应立即通知下风向及周边区域的人员撤离或采取防范措施，同时根据泄漏物料的理化特性，喷洒对应的处理剂进行吸收、稀释处理，降低危害范围。蕞后对泄漏的物料进行收容收集，按照危废管理要求进行妥善处理，防止造成次生环境污染。

     (3) 易燃易爆物料泄漏与燃爆的应急处置

      易燃易爆物料发生大量泄漏时，处置人员需佩戴正压式呼吸器，尽快关闭泄漏阀门，切断物料来源。若无法关闭阀门，应立即通知周边区域，尤其是下风向区域的人员停止所有明火作业与易产生火花的机械作业，停止周边其他生产活动，在条件允许的情况下，可将泄漏的物料转移至安全区域进行处理。

      需要特别注意的是，若泄漏的气体已经发生燃烧，切勿急于关闭阀门，防止因压力骤降引发回火，或导致设备内气体浓度进入爆炸极限引发二次爆炸，应在保持稳定燃烧的同时，对设备进行冷却保护，并做好周边防护。

     (4) 人员伤害的现场急救要点

      发生人员伤害事故时，需根据伤害类型迅速采取对应的急救措施。

      -对于吸入中毒人员，应立即将其转移至空气新鲜的区域，解开衣领保持呼吸通畅，中毒严重者需立即送医救治。

      -对于食入中毒人员，可让其饮用足量温水进行催吐，或饮用牛奶、蛋清等缓解毒性，随后及时就医。

      -对于皮肤接触中毒的人员，应立即脱去被污染的衣物，用大量流动清水持续冲洗接触部位，冲洗后及时就医。若人员出现呼吸停止，应立即实施人工呼吸；

      -出现心脏骤停，立即进行胸外心脏按压。对于大面积灼伤人员，应用大量清洁清水冲洗烧伤创面约15分钟，冲洗过程中注意保暖，防止受凉冻伤，更换洁净的衣物后，迅速送往医院治疗。

安全导向下的工艺集成价值升级

      过滤洗涤干燥三合一设备通过工艺集成与密闭化设计，为精细化工、医药、食品等行业提供了更高效、更安全的固液精制解决方案。但设备的安全运行不仅依赖于硬件结构的优化，更需要对全流程的危险有害因素进行系统辨识，并通过针对性的技术对策、管理措施与应急处置体系构建全方位的安全防线。

      无锡市双瑞机械长期深耕过滤洗涤干燥成套装备领域，始终将安全技术作为设备研发与工程设计的核心维度之一。结合多行业的项目实践经验，双瑞机械持续优化三合一设备的安全设计，从加热控制、联锁保护、静电防护、压力泄放等多个层面落实安全技术措施，致力于为客户提供安全可靠、性能稳定的工艺装备。

       在未来的发展中，双瑞机械将继续聚焦客户的工艺需求与安全诉求，不断打磨设备的技术细节，提升装备的本质安全水平，助力化工、医药、食品等行业客户实现生产效率与安全水平的同步提升。
